grub4dos-for_UEFI 設定討論

ss9696

因應現在電腦BIOS 開機部分都偏向於UEFI開機，所以製作一個能UEFI開機的隨身碟或硬碟是未來的方向

目前現況 有XorBoot，grub2... 等等工具都可以製作UEFI的開機選單使用

今年 grub4dos 也有釋出更新 UEFI的開機程式碼

想問在這邊的版大們是否有測試過 grub4dos for uefi的相關經驗呢?

在尋找各版 都有發現一些相關問題 下面是他們提供原版的樣本
# 这是一个样品 menu.lst 文件。你应该对它做些改动。
# 它必须是 UTF-8 编码，以支持多种语言。
# 字体应该是 unifont.hex 格式。



#设置倒计时(秒)
timeout 30

#设置第一项为默认值
default 1

#设置字符颜色(高32位是背景色，低32位是前景色。在命令行执行：echo -rrggbb，可查看对应的颜色。)
#color normal=0xff9933 highlight=0xffff00 helptext=0xff00ff heading=0x66ff00

#设置图形模式(可使用 graphicsmode 探测系统支持的图形模式)
#graphicsmode -1 800(水平像素)
#加载背景图
splashimage /efi/grub/splashimage.jpg
#加载unifont字体(如果不是 16*16 字体，需增加参数，如 --font-high=24)
font /efi/grub/unifont.hex.gz

#设置菜单框
#setmenu --box x=4 w=60 y=6 h=9 l=2
#设置中文菜单按键帮助
#setmenu --lang=zh
#设置自动菜单编号
#setmenu --auto-num-on
#设置字符串信息
#setmenu --string=x=y=颜色="字符串"
#设置日期时间
#setmenu --string=x=y=颜色="date&time=yyyy-MM-dd  HH:mm:ss"
#设置倒计时
#setmenu --timeout=x=y=颜色
#更多菜单编辑功能、动画、图像菜单等等，可参考http://bbs.wuyou.net/forum.php?m ... 9720&extra=page%3D3

title 启动 efi 文件
chainloader /efi/boot/grub2x64.efi

title 启动 windows
chainloader /efi/microsoft/boot/bootmgfw.efi

title 启动虚拟光盘
find --set-root /cdrom.iso
map /cdrom.iso (0xff)
chainloader (0xff)

title 启动虚拟光盘(加载到内存)
find --set-root /cdrom.iso
map --mem /cdrom.iso (0xff)
chainloader (0xff)

title 启动存在的光盘(cd0)
chainloader (cd0)

title 启动虚拟硬盘
find --set-root /boot/hdd.img
map /boot/hdd.img (hd)
chainloader (hd-1)

title 启动虚拟硬盘(加载到内存)
find --set-root /boot/hdd.img
map --mem /boot/hdd.img (hd)
chainloader (hd-1)

title 启动存在的硬盘(hd0)
chainloader (hd0)

title 启动其他菜单
configfile /efi/grub/menu2.lst

title 启动 Linux Porteus 5.0 x86_64 openbox
kernel /porteus/vmlinuz copy2ram
initrd /porteus/initrd.xz

#使用外部命令ntloader
#假设 WIM 或 VHD 位于 (hdx,y)，路径为 /path/to/winpe.wim
title 启动 Windows WIM/VHD
uuid (hdx,y)
kernel /ntloader uuid=%?_UUID% file=/path/to/winpe.wim
initrd /initrd.lz1

#使用外部命令ntloader
#假设系统文件夹位于 (hdx,y)
title 启动 Windows 系统
uuid (hdx,y)
kernel /ntloader uuid=%?_UUID%
initrd /initrd.lz1

title 命令行
commandline

title 退出grub4dos
exit_g4d

title 重启
reboot

title 关机
halt

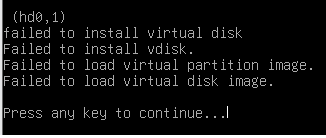

如果直接使用原版的燒入隨身碟，使用虛擬環境開機的時候會發現 會進入到下面的狀況

有些人會碰到 載入的核心版本有問題

或者有亂碼的狀況

所以想問這邊有測試過經驗的版大們是否能提供些建議 排除 問題更好入手呢  感謝

阿達金田一

ss9696 發表於 2021-4-21 16:18
想問一下 grub4dos  會去找NTFS的檔案，那windows的 uefi的開機會不會自己去 NTFS尋找 /efi/boot/BCD

還 ...

不會 ..win 的 uefi 其實就是 bootmgr ( BOOTMGFW.EFI )

uefi bootmgr 的原則大概是...

1. 先找同路徑下的 bcd
例如
FS0:\EFI\MICROSOFT\BOOT\BOOTMGFW.EFI
會找 FS0:\EFI\MICROSOFT\BOOT\BCD
FS0:\EFI\BOOT\bootx64.efi
會找 FS0:\EFI\BOOT\BCD

2. 找同分區的 \efi\microsoft\boot\bcd
基本上 uefi 開機就是用 ESP 或 FAT 的 EFI

\EFI\BOOT\bootx64.efi
是 uefi bios 預設的開機檔路徑
簡單說就是會去依順序載入...可被 uefi bios 支援並判斷為 FS 的分區
uefi shell 中會  map FS , FS 就是(可支援)檔案系統
在 uefi shell 中...也有磁碟代號的意味...通常是用
FS0:
FS1:
...
FSx:

也就是說...通常就是
找 FS0:\efi\boot\bootx64.efi ... 沒有
接著找 FS1:\efi\boot\bootx64.efi ......

所以如果 uefi bios 有支援 NTFS ( 也就是支援 NTFS FS )
那實際上 uefi bios 開機本身就會去找 NTFS (中的 \efi\boot\bootx64.efi)

簡單說 bootmgr 基本上找的都是 同分區 中的 BCD
和 grub4dos 是找各分區的 menu.lst 不一樣

阿達金田一

我剛試了...我 map img 是正常的...
不會出現
failed to install virtual disk
Fasiled to install vdisk
這2行...應該是 map 有問題

只會出現最後2行...
Failed to Load .....
這是 chinaloader 有問題

其實 grub4dos uefi 的 chainloader
大概只是加載 /efi/boot/bootx64.efi 而以

我是用以前自製的 biosgpt iso ...裡面有 diskgenius dos img ( 而且是壓成 .LZ )
map 是正常的

你可以測別的 img ...如果一樣不行
那可能是
1. grub4dos uefi 版本 ???

2. UEFI BIOS 問題 ??? ... UEFI 是有分版本的
我測試是用 vbox ... 是模擬 uefi bios 2.70
就我所知 uefi 要支援 ramdisk 要 2.6 版後才能
https://www.lab-z.com/utrad/
我測試時 map --mem 是正常的
你可以測試不要用 --mem
如果 不用就可以 map
表示 g4d uefi 用 --mem 會用到這個 uefi 的功能

3. img 本身就有問題

測試圖



另外 grub4dos uefi 目前有的指令可能比較死
簡單說別拿 G4D Legacy 的 習慣 或 情況 來判斷

如果是 dos img 之類的 partition img (分區映像...簡單說就是沒 分割表 只有 檔案系統 )
可能只能掛到 (fdx)
因為我有測試用 map /xxxx (hd) 會失敗...
iso 基本也只能掛到 (0xff)
大概只有 hdd img ( 磁碟映像 ...簡單說就是包含 分割表)
才能用 (hd) ... 這個我還沒測試

其實就目前來說 grub4dos uefi ...大概最會用到的是 map iso
因為 uefi 目前的工具程式不多...很多 dos 工具...都還沒出 uefi 版
而有些工具都出 PE(Win) 版 或 Linux 版...
大多直接用 iso 進 PE 或 Linux 再進工具程式
像 diskgenius 有 Win版
Acronis 則是有 Linux Boot ISO

不過如果單純啟動 iso ... ventoy 比較好用

阿達金田一

grub4dos 終於出 uefi 版了嗎...
太久沒在玩
不過剛出不穩定也是正常的吧...
畢竟 Legacy 和 UEFI 完全不一樣啊
有些和硬體相關的功能可能也不能直接移植過去...
表面上同樣的功能...
可能底層原理完全不一樣 (畢竟 BIOS 本身就不一樣)

先不管其它進階功能...
只要能做到基本正常的 開機引導 ( .efi 載入) 功能...就不錯了

剛 google 了一下

http://bbs.wuyou.net/forum.php?mod=viewthread&tid=422652

等有空再來玩

阿達金田一

預設的 menu.lst 要放在 /efi/grub/menu.lst
字型用以前的就可以
把以下2行前面的 # 去掉
graphicsmode -1 800
font /efi/grub/unifont.hex.gz

我沒做其它測試...是用原本的 menu.lst 樣本
我只有改上面那2行 和 加上 字型檔

pinko

聽說字型檔要最新的比較沒問題
https://unifoundry.com/pub/unifont/

ss9696

感謝 金田一大的幫忙測試，我也嘗試成功了

只不過 uefi 對於磁碟分割的格式對於部分開機系統來講真的蠻嚴格的

以我目前知道的以下

對於VM系統或者市面上的品牌例如：acer dell asus 來講 FAT32是必須使用的格式bios才能順利抓取到隨身硬碟資料，

但是 HP 品牌 的bios NTFS 格式就能抓的到

這樣講這邊版友們應該都能知道差異性，FAT32 跟 NTFS 兩者可以放的檔案真的差蠻多了

想要工具跟東西豐富點就只能選擇NTFS格式 但就還要準備一個FAT32格式的隨身碟來開機

選擇FAT32 能放的東西又不能太豐富 只能精挑細選

a10036no

ss9696 發表於 2021-3-29 17:05
感謝 金田一大的幫忙測試，我也嘗試成功了

只不過 uefi 對於磁碟分割的格式對於部分開機系統來講真的蠻嚴 ...

把隨身碟拆成兩個分區就行了
一個NTFS一個FAT32

或向USBOX那樣前面在加個UD區

ss9696

a10036no 發表於 2021-3-29 21:51
把隨身碟拆成兩個分區就行了
一個NTFS一個FAT32

我一開始也有用這樣的方式，只不過實在太不熟設定磁碟的語法

所以每次測試的時候都是選擇選單就會跳到無背景的文字選單

嘗試許多次路徑設定失敗後才演變成現在使用這麼懶人的方式，想要一個磁區就搞定

不知道版大是否有指定磁區的語法範例能參考呢  感謝

阿達金田一

原生的 UEFI 本來就只支援 FAT
可能是廠商另外加 NTFS EFI Driver
( 簡單說就是 BIOS 已經內崁 NTFS EFI Driver )
就像 grub2 一樣載入 Driver 後就能支援 NTFS

所以最好的做法就是 a10036no 說的
都分成 FAT + NTFS , 開機 都用 FAT
其實 FAT 就是只用來開機而以
只要能放下 開機管理程式 就夠了
其它檔案可以都放到 NTFS
反正 bootmgr grub2 grub4dos 都能支援 NTFS 讀取

至於 grub4dos ... 善用 find --set-root 就可以

另外你大可以把
/efi/grub/menu.lst 放到 NTFS
因為 grub4dos 是會去找 menu.lst 沒有說一定要和 grub4dos 放在一起

也就是 FAT 大可以只放 grub4dos 的開機程式 ( /efi/boot/bootx64.efi )
grub4dos 一樣會去找到 NTFS 的 /efi/grub/menu.lst
然後會設定 root 為該 分區

簡單說 FAT + NTFS
(hdx,0) 是 FAT
(hdx,1) 是 NTFS
除了 grub4dos 的 /efi/boot/bootx64.efi 之外
其它檔案都放到 NTFS

grub4dos 找到並載入 (hdx,1)/efi/grub/menu.lst 時
root 會是 (hdx,1)

ss9696

阿達金田一 發表於 2021-3-31 18:39
原生的 UEFI 本來就只支援 FAT
可能是廠商另外加 NTFS EFI Driver
( 簡單說就是 BIOS 已經內崁 NTFS EFI Dr ...

確實用金田一大的方式 能順利將磁區分割成功了

不過 後續測試其他項目的時候有發現問題

原本使用的IMG跟ISO的掛載，在這新的環境底下測試掛載沒有一個是成功的 不知道是什麼原因?

在原本環境的語法是以下

find --set-root /boot/grub/hddreg.IMG
map --mem /boot/grub/hddreg.IMG (fd0)
map --hook
chainloader (fd0)+1
rootnoverify (fd0)

在新的環境我看樣本 將原有的套上新的樣本之後

find --set-root /boot/grub/hddreg.img
map --mem /boot/grub/hddreg.img (hd)
chainloader (hd-1)

就算使用原有的語法也是一樣的狀況



如果掛載 光碟檔也是一樣，跑完內存就一樣跑出上面的訊息

pinko

ss9696 發表於 2021-4-1 15:32
確實用金田一大的方式 能順利將磁區分割成功了

不過 後續測試其他項目的時候有發現問題

我猜...
uefi 就不支援16bit系統了吧
要跑dos就只能開Legacy了
